1  新品簡介

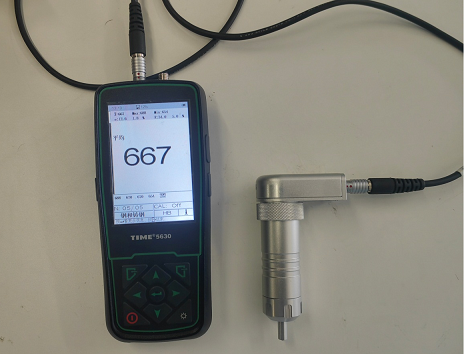

短探頭是超聲硬度計探頭的系列化產品，作為TIME5630超聲硬度計的選配件，可以擴展超聲硬度計的適用場景和應用范圍。

應用場合：管道內部測量；被測空間狹小，常規探頭無法測量到的部位。

符合標準：

GB/T34205-2017  金屬材料 硬度試驗 超聲接觸阻抗法

JJF  1436-2013  超聲硬度計校準規范

2  產品特點

1. 20N試驗力，手感更好，測值更穩定。
2. 整體尺寸小，適合單手操作。
3. 總長度僅為常規探頭一半，適合狹小空間或管道內部使用。

3  技術參數

1. 試驗力：20N，力值重復性≤3%；
2. 壓頭及壓痕：壓頭采用正四棱錐體金剛石，壓頭頂端兩相對面夾角136 °± 0.5 ° ，相對面間的任意交線（橫刀）不大于0.005mm；（執行JB/T 9377-2010《超聲硬度計 技術條件》3.3的規定），其在試樣上的壓痕與維氏壓痕一樣，是一個正四棱形，在高倍顯微鏡下可以觀察到，壓痕深度和壓痕對角線長度隨試樣硬度值增大而減?。?o:p style="box-sizing: border-box;">
3. 最大允許相對誤差：±4%；最大允許相對重復性：5%；
4. 外形尺寸： φ25mm×107.5mm ，上蓋部分尺寸：58 × 30mm ；
5. 重量：約206g；
6. 最小可測管道直徑：115mm。
