全自動材料拉伸試驗機

產品名稱：全自動材料拉伸試驗機

上架時間：2014.1.22

品牌名稱：時代

售前咨詢： 400-860-1787

產品優勢：

• 全國試驗機國家銀質獎

• 全國國家級企業技術中心

• 全國博士后流動站

• 全國防靜電自動化線路板生產線

企業優勢：

• 通過ISO-9000標準認證

• 全國先進的試驗機制造基地（68000平米）

• 試驗機出口量高

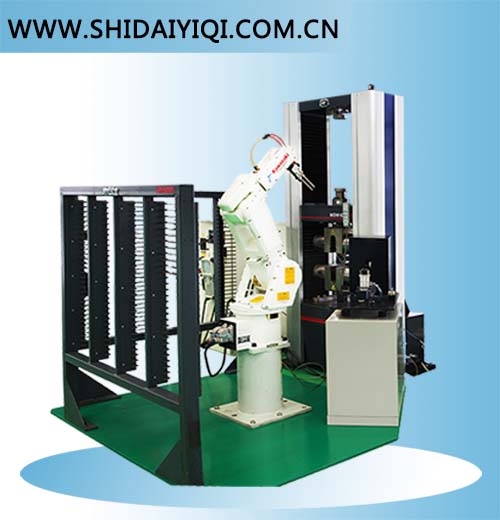

全自動試驗機可在無人值守的情況下，連續完成批量材料試樣的自動裝夾、尺寸的自動測量、變形數據的自動記錄、試驗數據的自動分析等功能。它由機器人、電子式拉力試驗機、橫截面尺寸測量平臺、全自動引伸計、對夾式平推夾具等構成，可不間斷、高精度的完成批量試樣的材料力學性能測試。為安全、高效的完成大批量材料力學性能測試提供可靠的解決方案。

電子式拉力試驗機通過負荷傳感器對拉伸力進行精確測量

全自動引伸計可在軟件的控制下完成測臂的自動夾緊和松開，并可跟蹤至試樣斷裂，保證了試驗數據采集的完整性。

對夾式平推夾具在軟件的控制下，可完成試樣的自動夾緊和松開。

試樣尺寸測量平臺主要完成試樣橫截面尺寸的自動測量，在管理軟件的控制下，可判斷并自我校準，所獲得的數據自動輸入計算機系統，完成試樣信息的錄入。

全系統管理軟件在整個試驗過程中，對各部分都擁有自動監控功能，若發生異常，會根據情況自動處理，如關閉電子式拉力試驗機、全自動引伸計和液壓雙動平推夾具、關閉機器人送料系統和尺寸測量平臺，供到安全試驗。

測控系統自動控制整個試驗過程，一方面可完成引伸計的自動裝夾、標距的自動調整、夾具的自動夾持和松開，另一方面，對試驗值息的采集，試驗結果的分析和存儲也可自動完成。

序號	項目名稱			技術參數
1	測力系統	試驗力準確度		±0.5%
		試驗力測量范圍		400N~100KN
		試驗力分辨力		0.001%FN
		位移分辨力		0.001
		位移測量準確度		±0.5%
		速度范圍（mm/min）		0.005-500，無級調速
		速度準確度		±0.5%
		最大拉伸行程		550
		試驗空間寬度		600
		橫梁最大行程		1100
2	全自動引伸計	變形測量精度		±0.2um或0.5%設定值（取最大值）
		變形測量范圍		0-65
		變形分辨率		0.000075
		應變測量跟蹤力（N）		0.5
		測臂夾持力（N）		1.0-2.0可調
		夾持試樣最大厚度		30
		夾持試樣最大寬度		45
3	對夾式平推夾具	夾持力范圍（kN）		25-255
		夾持試樣尺寸范圍		平鉗口：0-34 圓試樣：直徑φ4-φ9，直徑φ9-φ20
		雙缸最大速度（mm/min）		約450
4	試樣尺寸測量平臺	最大寬度測量范圍		40
		最大厚度測量范圍		20
		測寬精度		0.01
		測厚精度		0.01
5	機器人自動裝樣系統	夾持試樣類型		平板型試樣
		夾持最大負荷（Kg）		6
		重復定位精度		±0.05
		可夾持最大寬度范圍		40
		可夾持最大厚度范圍		20
		機器人驅動程序		交流伺服電機
		位置反饋		絕對值編碼器
		動作范圍（°）	1軸	±160
			2軸	+140~ -105
			3軸	+120~ -155
			4軸	±270
			5軸	±145
			6軸	±360
		最大速度（°/s）	1軸	240
			2軸	200
			3軸	250
			4軸	430
			5軸	430
			6軸	720
		最大直線運動速度（mm/s）		1000
		最大動作范圍		1000
		本體重量（Kg）		165
		防護等級		IP65等效
6	試樣放置和收集	試樣架允許存儲總?cè)萘浚ǜ?/td>		300
		適用試樣長途范圍		80-300
		寬度范圍		10-30
