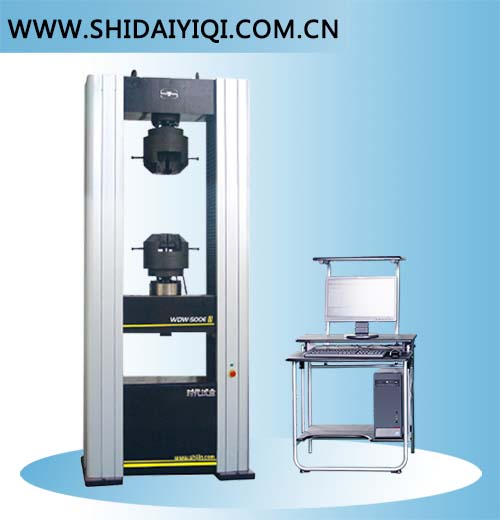

WDW-500E/600E微機控制電子萬能試驗機采用雙空間結構、鋁合金外罩，上空間拉伸、下空間壓縮及彎曲。電子萬能試驗機主機部分由導向立柱、上橫梁、中橫梁、工作臺組成落地式框架，傳動部分安裝在工作臺下部，負荷傳感器安裝在中橫梁上面，外罩包住導向立柱和滾珠絲杠副。交流伺服電機通過精密減速系統帶動滾珠絲杠副旋轉，滾珠絲杠副驅動中橫梁，帶動拉伸輔具（或壓縮、彎曲等輔具）上下移動，實現對試樣的加荷與卸載。該結構保證機架具有足夠的剛度，同時實現高效、平穩傳動。主機關鍵件在加工中心上加工，保證了整機的幾何精度，采用E5級滾珠絲杠副提高了整機的傳動精度。

1.交流伺服驅動器和交流伺服電機，性能穩定、可靠，調速比可達1：100000。

2.具有過載、過流、過壓、位移上下限位和緊急停止等保護功能。

3.電氣控制線路參照國際標準，符合國家試驗機電氣標準，抗干擾能力強，保證了控制的穩定性，試驗數據準確性。

技術指標/試驗機型號	WDW-500E/600E
特點	采用進口伺服系統和伺服電機，全數字化測量控制系統
最大試驗力（kN）	500/600
主機剛度（kN/mm）	1000
主機精度	主機所有重要零部件均采用日本進口大型加工中心加工，保證試驗機的精度
精密滾珠絲杠精度	16μm/300mm E級所有精密滾珠絲杠副均為磨削加工
試驗力測量范圍	最大試驗力的2%—100%/0.4%—100%
試驗力準確度	優于示值的±1%（精密級為±0.5%）
試驗力分辨力	最大試驗力的1/300000
變形測量范圍	0.2—100%FN
變形測量準確度	在引伸計滿量程的0.2%—100%范圍內，優于示值的±1%（精密級為±0.5%）
位移分辨力	0.001mm
力控速率控制范圍	0.005—5%FN
力控速率控制精度	速率<0.05FN/s時，為±2%設定值以內；速率≥0.05FN/s時，為±0.5%、±1%設定值內
變形速率控制范圍	0.005—5%FN
變形速率控制精度	速率<0.05FN/s時，為±2%設定值以內；速率≥0.05FN/s時，為±0.5%設定值內
位移速率控制范圍	0.005mm/min—250mm/min
位移速率控制精度	速率<0.01mm/min時，設定值在±1%以內；速率≥0.01mm/min時，設定值在±0.2%內
恒力、恒變形、恒位移控制范圍	0. 5—100%FN/s
恒力、恒變形、恒位移控制精度	設定值在≥10%FN時，設定值的±0.01%以內；設定值＜10%FN時，設定值的±1%以內
拉伸行程（mm）	650
試驗空間寬度（mm）	600
主機外形尺寸（mm）	1150×770×2717
附具形式	標配楔形拉伸附具、壓縮、彎曲附具及用戶提出的其他附具
電控系統安裝方式	底置式
質量（kg）	2800
電機功率	5
整機形式	落地式
